Fitting Barbed Paratia

Shenchi presenta Raccordi Barbed Bulkhead d'alta qualità, specificamente cuncepiti per u passaghju di tubi à traversu i pannelli di l'equipaggiu mentre furnisce una sigillatura affidabile. Fatti di ottone, acciaio inox SUS304 è SUS316L, questi raccordi offrenu una forte resistenza à a corrosione è sò adattati per una larga gamma di cundizioni di travagliu.

Struttura di u produttu

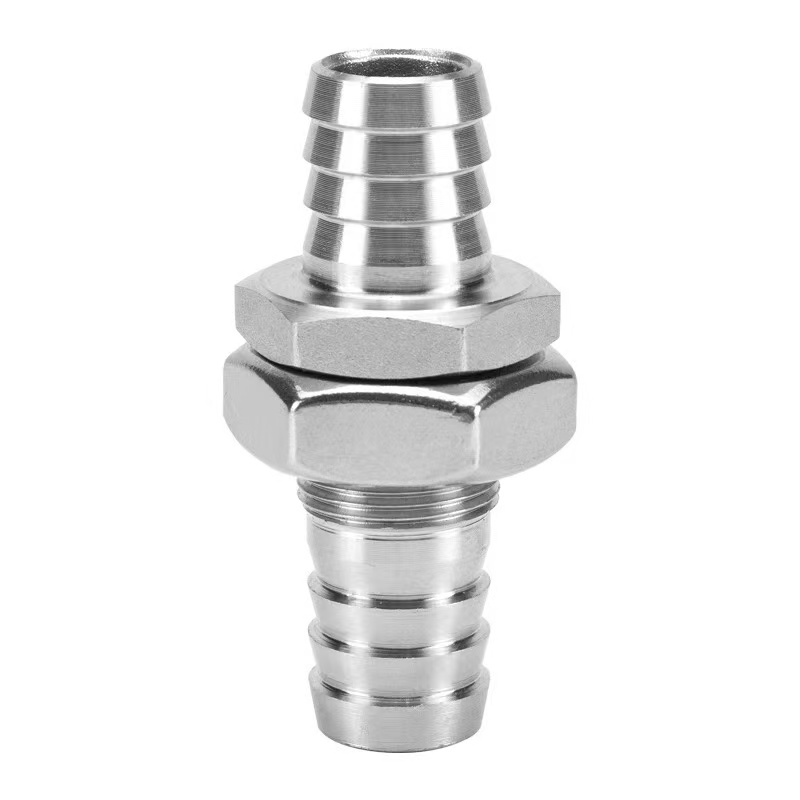

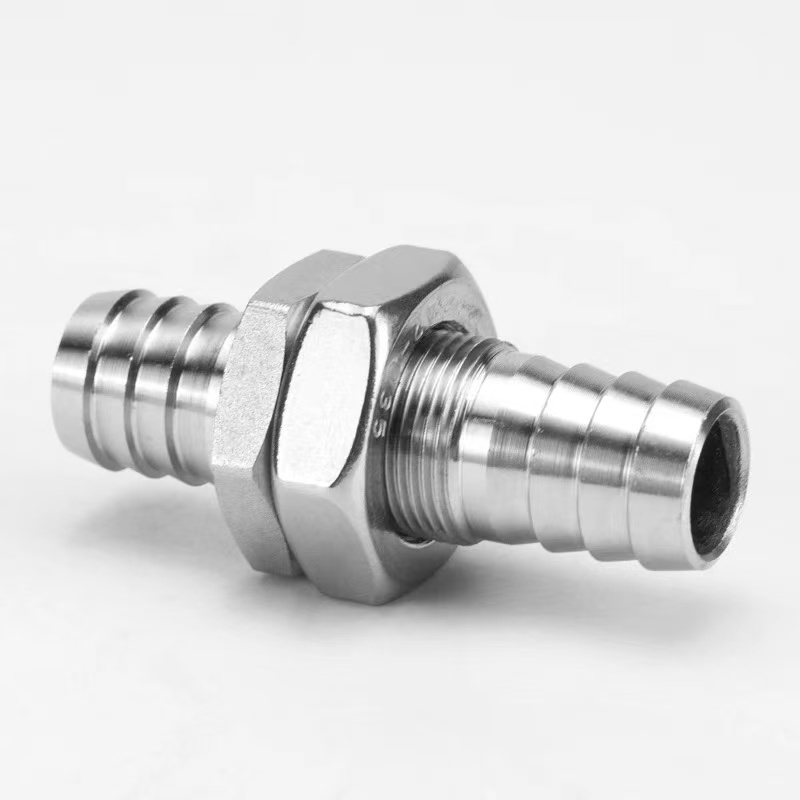

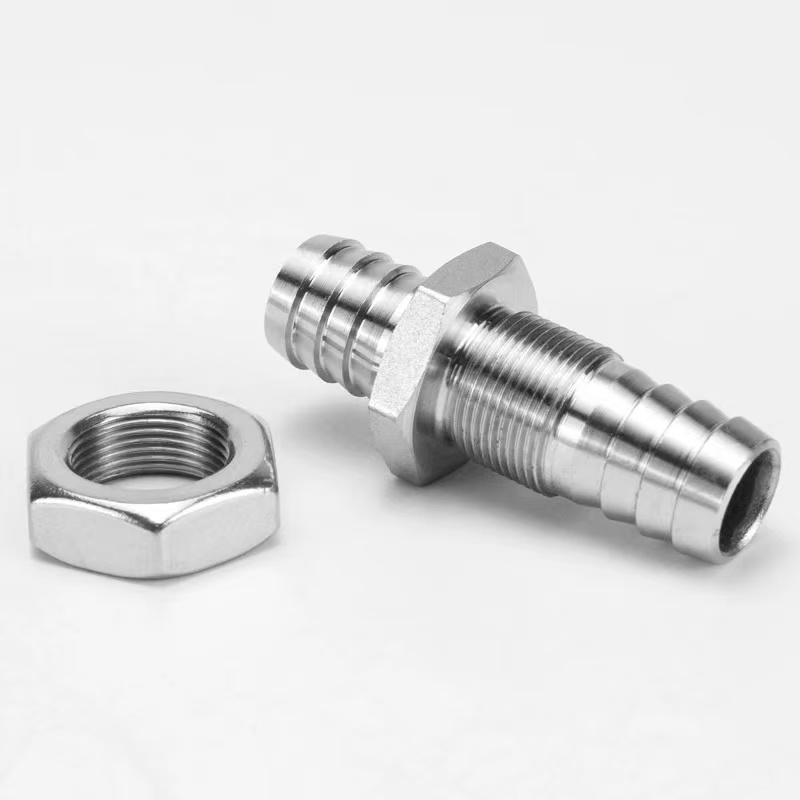

A struttura di u Bulkhead Barbed Fitting include fili di bulkhead, una noce di serratura, è cunnessioni di tubi barbed. Durante a stallazione, solu un pirtusu di pannellu hè necessariu; stringhjendu a noce finisce u prucessu di fissazione è sigillatura.

L'estremità barbed presenta un design di scanalatura antiscivolo, assicurendu una cunnessione sicura quandu s'utilice cù una pinza per tubu. Questi raccordi sò largamente usati in armari di cuntrollu, equipaghji di trattamentu d'acqua, strumenti medichi è altri campi rilativi.

Specificazioni di u produttu

Vantaggi strutturali

U Bulkhead Barbed Fitting hè un raccordu di tubu specificamente cuncepitu per u passaghju di tubi attraversu pannelli di l'equipaggiu, recinzioni o paratie mentre furnisce una sigillatura fissa. A so struttura principale include una sezione di filettatura di bulkhead, una noce di serratura, una guarnizione di sigillatura, è una cunnessione di tubu barbed. Durante a stallazione, solu un pirtusu di u diametru currispundente deve esse fattu nantu à u pannellu. A seccione di u filu di u raccordamentu hè passatu per u pirtusu, è a noce hè strinta da u latu oppostu per compie u prucessu di fissazione è di sigillatura.

1. Struttura di fissazione di paratia:A lunghezza di a sezione di filetta hè adattata à i grossi di pannelli cumuni. Una volta chì u datu di serratura hè strettu, forma una fissazione rigida cù u pannellu, assicurendu chì u raccordamentu resta sicuru ancu sottu forze di trazione esterne.

2. Connessione di tubu barbed:Unu o i dui lati di u pannellu presentanu denti affucati per inserisce u tubu è furmendu una cunnessione sigillata cù una pinza per tubu. L'estremità barbed adotta un doppiu design di scanalatura antiscivolo, chì offre una resistenza à l'estrazione significativamente più alta cà i raccordi ordinali.

3. Sistema di sigillatura:Guarnizioni di gomma o O-rings sò furnite da i dui lati di u pannellu. Quandu u dado hè strettu, a guarnizione di sigillatura hè cumpressa, ottene una sigillatura stagna à l'acqua è à a polvera à l'apertura di u pannellu, cun un indice di prutezzione finu à IP65 o più altu.

Metudu di stallazione

I raccordi di Shenchi durabili Bulkhead Barbed sò facili da installà. Una cunnessione sicura è sigillata pò esse ottenuta in solu sei passi:

Passu 1: Panel Hole Preparation

Fate un pirtusu tonda currispundente nantu à u pannellu basatu annantu à u diametru esternu di a seccione di filu. Assicuratevi chì u bordu di u foru hè liscia è senza bave per evità di dannà a guarnizione di sigillatura.

Passu 2: Installa a Guarnitura di Sigillatura

Trascinate a guarnizione di sigillatura EPDM inclusa nantu à a sezione di filetta, pressendula contru à a basa di raccordamentu. Se u sigillatu hè necessariu da i dui lati di u pannellu, mette una guarnizione in ogni latu.

Passu 3: Inserisce attraversu u Panel

Inserite a sezione di filetta in u pirtusu da un latu di u pannellu, assicurendu chì a basa di raccordamentu cuntatta u pannellu cù a guarnizione di sigillatura in trà.

Passu 4: Stringhje u Nut Locking

Avvitate a noce di serratura nantu à a seccione di filu da u latu oppostu di u pannellu, è stringe gradualmente cù una chjave. Coppia consigliata: 5–8 N·m per i materiali di ottone e 8–12 N·m per l'acciaio inox. Mantene u corpu di raccordamentu fermu durante u serramentu.

Passu 5: Connect the Hose

Selezziunate una specificazione induve u diametru esterno di u barb hè 0,5-1 mm più grande di u diametru internu di a manguera. Inserite a manguera verticalmente nantu à l'estremità barbed finu à ch'ella ghjunghje à a basa. Per l'applicazioni d'alta pressione, aduprate una pinza di manguita d'acciaio inossidabile è appiccicate trà a seconda è a terza barbe.

Passu 6: Test d'integrità di Seal

Eseguite una prova di pressione statica à 1,5 volte a pressione di travagliu. Se ùn ci hè micca fuga per trè minuti, a stallazione hè qualificata.
