L-Type Pagoda Water Pipe Connector

Tipi di prudutti

Cum'è un prufessore cinese prufessiunali di L-Type Pagoda Water Pipe Connectors, Shenchi offre dui tippi di prudutti primari:

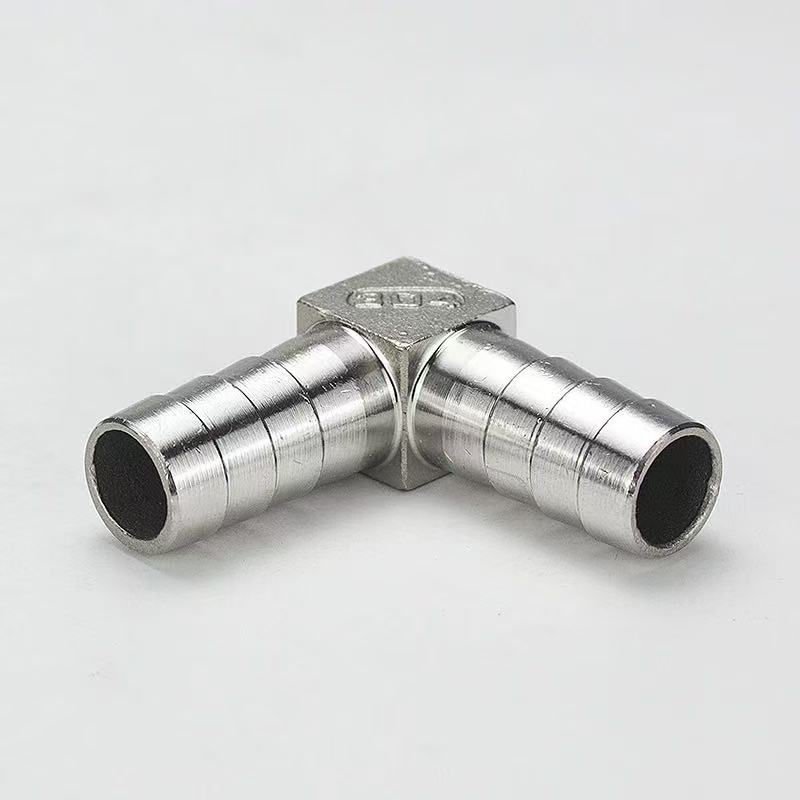

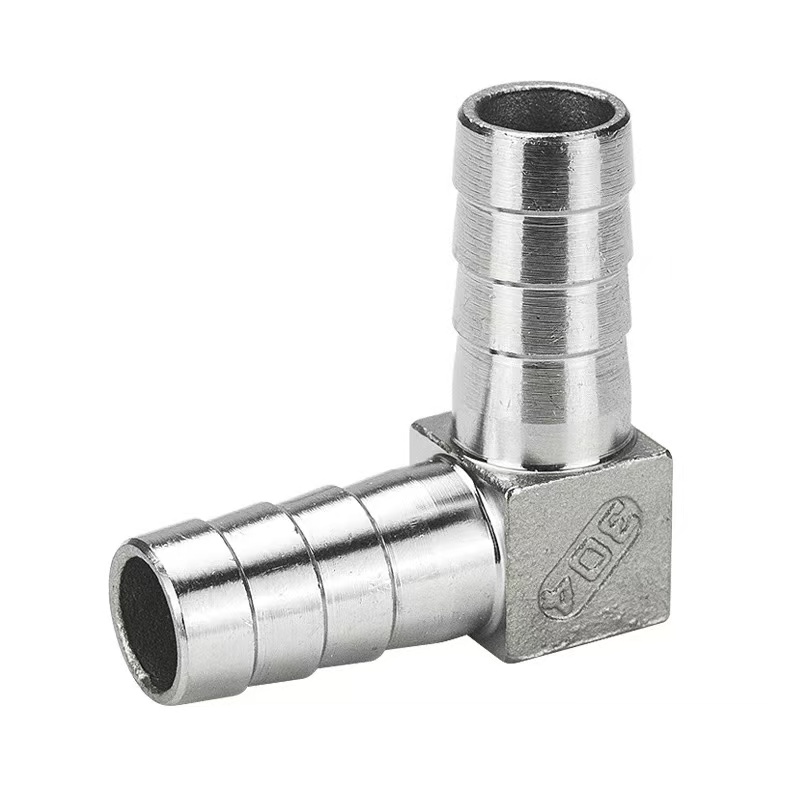

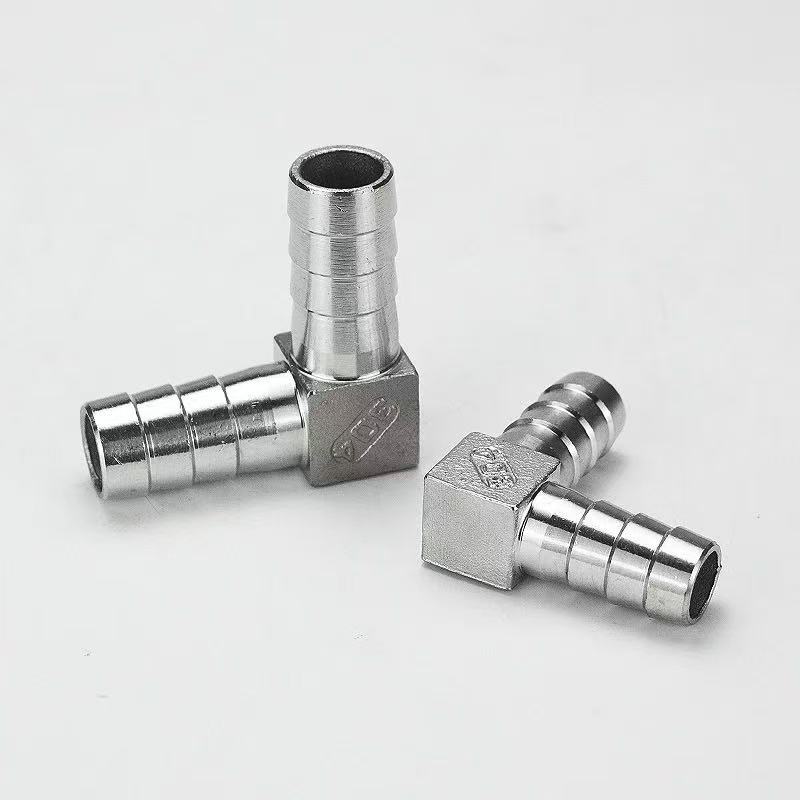

L-Type Pagoda Water Pipe Connector: E duie estremità presentanu una struttura di pagoda barbed, pensata per creà una cunnessione direzionale di 90 gradi trà dui tubi flessibili.

L-Type Male Threaded Pagoda Connector: Una estremità presenta una struttura di pagoda barbed per cunnette à una manguera flessibile, mentre chì l'altra estremità presenta filamenti esterni (maschili), pensati per creà una cunnessione direzionale di 90 gradi trà una manguera è un equipamentu cù un portu internu (femmina) filettatu.

I dui tipi presentanu un disignu angulatu di 90 gradi cù specificazioni identiche per l'estremità di a pagoda barbed. Sò dispunibuli in una scelta di materiali: acciaio inox 304, acciaio inox 316L, o ottone. A distinzione chjave si trova in u metudu di cunnessione: u primu facilita una cunnessione diretta di tubu à tubu, mentre chì l'ultimu facilita una cunnessione transitoria trà un tubu è un equipamentu, offrendu cusì opzioni di selezzione flessibili per adattà à diversi scenarii di stallazione.

Chì ci hè a diffarenza trà u Connettore di Pipe d'Acqua Pagoda L-Type è u Connettore Pagoda Filettatu Maschiu L-Type?

Differenza Core: U Shenchi L-Type Pagoda Water Pipe Connector presenta una interfaccia dual-barb (e duie estremità sò capi di pagoda barbed, pensati per cunnette direttamente à tubi flessibili). U L-Type Male Threaded Pagoda Connector presenta un filu esternu à una estremità è una pagoda barbed in l'altru, cuncepitu per cunnette un tubu flexible à un tubu rigidu o corpu di valvula cù filamenti interni. Shenchi’s high-performance L-Type Pagoda Water Pipe Connectors sò forgiati da ottone o acciaio inox 304/316L; a so struttura à 90 gradi à angulu drittu hè ideale per redirezzione di pipelines. U disignu duale-barb assicura una presa stretta è sicura—soprattuttu quandu hè assuciatu cù fascette—per impedisce u distaccu è a fuga. Questi raccordi offrenu una resistenza eccellente à a pressione, a corrosione è l'invechjamentu. A variante in acciaio inox 316L hè specificamente adattata per ambienti altamente corrosivi, cum'è quelli chì implicanu acqua di mare o trasfurmazioni chimichi. Facile da installà, sti raccordi sò ideali per cunnessione di tubi à bassa pressione in fontaneria, sistemi pneumatici è applicazioni di fluidi industriali, offrendu stabilità è durabilità eccezziunali.

Specificazioni di u produttu

Istruzzioni di stallazione

A marca Shenchi L-Type Pagoda Water Pipe Connector, fabbricata à i standard naziunali, hè faciule d'installà. Dopu i passi sottu assicura una cunnessione affidabile:

Passu 1: Cutting Hose

Aduprate un cutter hose specializatu per cutà l'estremità di a manguera quadrata è piatta, evitendu taglii anguli o sbavature, per assicurà una perfetta adattazione contr'à i barbi di pagoda. Per i tubi intrecciati o rinfurzati, hè cunsigliatu d'utilizà un metudu di tagliu caldu per segellà i bordi è prevene u fraying.

Passu 2: Pagoda End Connection

Inserite a manguera verticalmente nantu à l'estremità di a pagoda finu à chì a faccia di a manguera entra in cuntattu cù a basa di u raccordu di a pagoda. L'arbureti di a pagoda presentanu un disignu scalu chì crea parechji anelli di sigillatura una volta chì a manguera hè inserita. Per l'applicazioni d'alta pressione, assicurate a cunnessione cù una pinza per tubu d'acciaio inox o una clip à molla; a pinza deve esse posizionata trà u sicondu è u terzu barbs pagoda.

Passu 3: Cunnessione End Threaded

Selezziunate u metudu di sigillatura adattatu per l'estremità filettata basatu nantu à e so specificazioni: G-threads (fili di tubi paralleli) necessitanu una guarnizione di gomma o di rame per u sigillu; I filettature NPT o R (filettature per tubi conici) necessitanu di avvolgere 3-5 giri di cinta di tenuta di filettatura PTFE prima di serra. Quandu si stringhje, applicà a chjave à u corpu esagonale di u raccordu per impediscenu chì u torque sia trasmessu à u puntu di cunnessione di u tubu.

Passu 4: Test di pressione

À a fine di a stallazione, eseguite una prova di pressione statica à 1,5 volte a pressione di travagliu di u sistema. Se ùn sò micca osservati perdite dopu à mantene sta pressione per 3 minuti, l'assemblea hè pronta per l'usu. A prucedura di stallazione per u currispundente L-Type Male Threaded Pagoda Connector in questa serie hè identica-differisce solu in u tippu di filu-permettendu una selezzione flessibile basatu annantu à i bisogni specifichi di l'interfaccia.

Campi d'applicazione

1. Attrezzatura di Trattamentu di l'Acqua

U L-Type Pagoda Water Pipe Connector hè pensatu per cunnessione direzzione di 90 gradi trà i tubi PE è PU in purificatori d'acqua, addolcitori d'acqua è sistemi RO (osmosi inversa). Quandu hè fabricatu da l'acciaio inossidabile 316L, risponde à i requisiti sanitari di qualità alimentaria. Un Connettore di Pagoda Filettata Maschile L-Type cumplementariu in a stessa serie hè dispunibule per l'applicazioni induve l'interfaccia di l'equipaggiu presenta un filu internu (femmina).

2. Sistemi d'automatizazione pneumatica

Adupratu per l'instradamentu di tubi pneumatici in compressori d'aria, manifolds di valvole pneumatiche è linee di assemblaggio automatizzate. A so struttura in forma di L conserva u spaziu internu di l'equipaggiu, mentre chì a cumpatibilità cù i pinzetti di cunnessione rapida facilita l'assemblea rapida, u disassemblamentu è u mantenimentu.

3. Sanitarie è Apparecchi di casa

Cunnette tubi di ingressu d'acqua per toilette intelligenti, lavastoviglie, lavatrici, è apparecchi simili. Quandu hè custruitu da ottone, u L-Type Pagoda Water Pipe Connector offre una conducibilità termale eccellente, facendu adattatu per e linee d'acqua calda. U L-Type Male Threaded Pagoda Connector hè pensatu per accoglie una gamma più larga di standard di interfaccia truvati in l'equipaggiu impurtatu.

4. Raffreddamentu Industriale è Sistemi Lubrication

Applicata in linee di rinfrescamentu di macchine utensili è sistemi di lubrificazione idraulica. A custruzzione in acciaio inox furnisce una resistenza di corrosione superiore, chì permette un rendimentu affidabile in ambienti esigenti chì implicanu nebbia d'oliu, fluidi di taglio, è cundizioni operative cumplessi simili.
