Una guida per i raccordi di tubi

In a vasta reta di piping chì furnisce l'acqua, u gasu è u cuntrollu à u nostru mondu mudernu, l'attenzione spessu casca nantu à i tubi stessi o i valvuli chì cumandanu u flussu. Eppuru, i veri enablers di sistemi cumplessi, funziunali è affidabili sò l'umiliraccordi di pipa. Questi cumpunenti vitali sò i connettori, i direttori è l'adattatori chì trasformanu e lunghezze dritte di pipa in circuiti propiu. Capisce i so tipi, funzioni è criterii di selezzione hè fundamentale per qualsiasi prughjettu di gestione di fluidi o gas.

E Funzioni Core: Più chè Cunnessu

I raccordi servenu parechji scopi critichi oltre a semplice cunnessione:

*   Cambiamentu di direzzione: i gomiti (tipicamente 45 ° o 90 °) redirige i tubi intornu à ostaculi o longu i contorni strutturali.

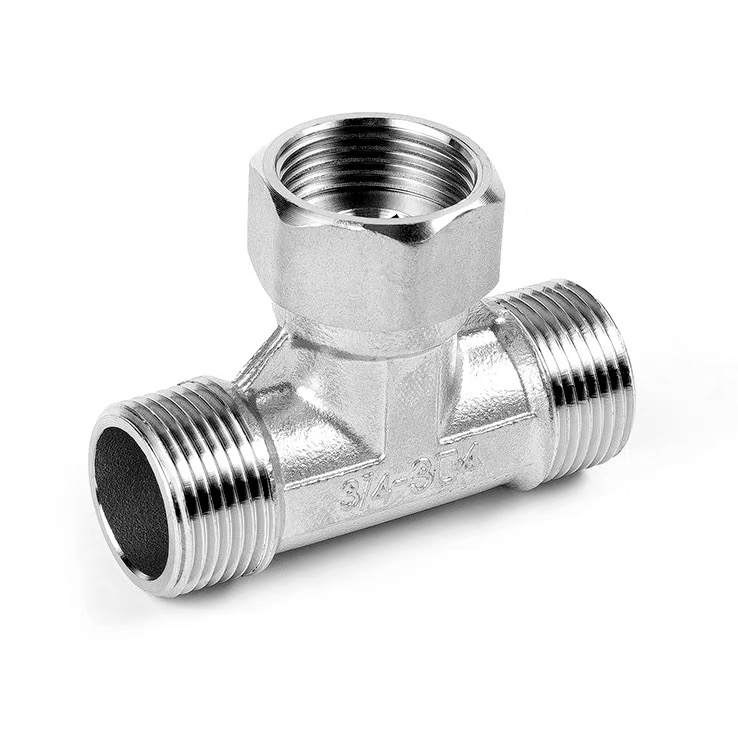

*   Divisione di flussu o cumminazione: Tees and Crosses dividenu un flussu unicu in parechje rami o combinanu più flussi in una sola.

*   Adattamentu di a dimensione: i riduttori è i boccole cunnettanu tubi di diversi diametri senza saldatura.

*   Estensione di linea: I raccordi uniscenu dui tubi di a stessa dimensione in una corsa dritta.

*   Creazione di Portu: Nipples è Saddles furniscenu punti d'accessu per rubinetti, calibri o linee ausiliarie.

*   Terminazione: Tappi è Tappi sigillanu l'estremità di una pipa, in modu permanente o temporaneamente.

Attributi chjave: Materiale, Cunnessione è Disegnu

A scelta di l'adattamentu ghjustu si basa nantu à trè attributi primari:

1.  Materiale: U raccordamentu deve esse cumpatibile cù u materiale di pipa è u mediu (fluid / gas) chì purterà.

   *   Copper & Brass: Eccellente per l'acqua potabile, u riscaldamentu è alcune applicazioni di gas. Resiste à a corrosione è hè faciule da stallà via saldatura o press-fit.

   *   Carbon Steel & Stainless Steel: U standard per applicazioni industriali, à alta pressione è à alta temperatura (vapore, oliu, chimichi). Offre una forza superiore. Stainless furnisce una resistenza di corrosione aumentata.

   *   PVC, CPVC è PEX: dominanti in i tubi muderni, irrigazione è linee chimiche à bassa pressione. Ligeru, resistente à a corrosione, è spessu usanu cunnessione di saldatura di solvente (PVC) o presse / crimp (PEX).

   *   Ferro malleabile: cunnisciutu per a so tenacità in cunfigurazioni filettate, cumunimenti utilizatu in linee di gas è idrauliche pesanti.

2.  Metudu di Cunnessione: Questu definisce cumu l'interfaccia di raccordamentu cù a pipa.

   *   Filettatu (Screwed): U metudu classicu è versatile cù filettature coniche (NPT). Ideale per sistemi pesanti di mantenimentu, mudificazioni di u campu è cunnessioni robuste induve u disassemblamentu pò esse necessariu. Richiede un sigillante per una giunzione a prova di perdite.

   *   Saldatu / Brased (Socket Weld): Principalmente per u ramu è l'acciaio. Crea una unione permanente, liscia è assai affidabile fondendu un metallu di riempimentu in u spaziu trà a presa è a pipe. Essenziale per i tubi d'alta integrità è e linee di prucessu criticu.

   *   Press-Fit: Un metudu mudernu chì utilizeghja strumenti specializati per crimpà un raccordu cù un O-ring internu nantu à una pipa. Offre una cunnessione rapida, pulita è altamente affidabile senza calore o fili. Ottene una rapida adopzione in i sistemi idraulici è idraulichi cummerciale.

   *   Push-to-Connect: U metudu di stallazione più simplice per e linee tempuranee o accessibili (per esempiu, aria compressa, strumentazione). Un mecanismu di pinza è O-ring permette una cunnessione è liberazione senza arnesi.

   *   Saldatura di Solvente: Aduprata per sistemi di plastica (PVC/CPVC). Un solvente chimicu si fonde è fusione a pipa è si mette in un unicu pezzu monoliticu.

3.  Valutazione di pressione è Norme:Raccordi di pipasò fabbricati à classi di pressione specifiche (per esempiu, Schedule 40, 80, Class 150, 300) è deve risponde à i standard di l'industria (ASTM, ASME, EN). Selezziunà un raccordu cù una valutazione di pressione uguale o sopra à a pressione operativa massima di u sistema ùn hè micca negoziabile per a sicurità.

Guida di Selezzione: Cumpagnia di u Fitting à u Task

Un prucessu di selezzione logica assicura l'integrità di u sistema:

1.  Definite u serviziu: chì fluidu o gasu? À chì temperatura è pressione? Hè corrosivu ? (per esempiu, acqua potable calda, 80 ° C, 6 bar).

2.  Sceglite u Materiale Pipe: Basatu nantu à e cundizioni di serviziu è u budgetu (per esempiu, Copper).

3.  Selezziunate u Metudu di Cunnessione: Equilibrate u rendiment, installà e cumpetenze, è i bisogni futuri di accessu (per esempiu, Press-fit per a rapidità è affidabilità).

4.  Specifica u Tipu è Taglia di Fitting: Determinà a funzione necessaria (per esempiu, 90° elbow, 22mm x 22mm).

5.  Verificà a Compatibilità: Assicuratevi chì u materiale di raccordamentu, u metudu di sigillatura è a valutazione di pressione sò cumplettamente cumpatibili cù i paràmetri di u tubu è di u sistema scelti.

Conclusioni: A Fundazione di l'Integrità di u Sistema

I raccordi di tubi sò a puntuazione critica in a lingua di i sistemi di tubazioni. A so selezzione curretta è a stallazione formanu a basa di a longevità, a sicurità è l'efficienza di u sistema. Mentre ch'elli ponu operà fora di a vista, specificà un raccordamentu adattatu di alta qualità hè una di e decisioni più impactanti chì un ingegnere, un cuntrattu o un installatore pò fà. In u ballu intricatu di a dinamica fluida, questi cumpunenti sò i partenarii silenziu è fermi chì assicuranu chì tuttu scorri cum'è cuncepitu.
