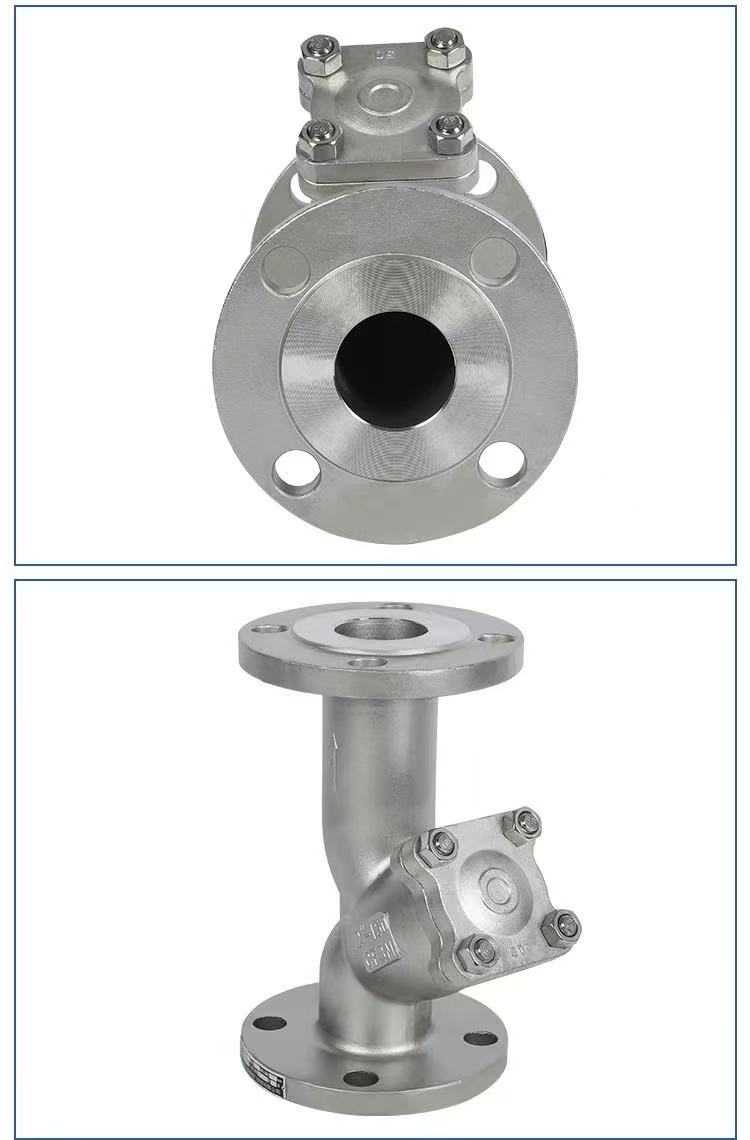

Filtru à Y Flange Standard Americanu

Principiu di travagliu

U filtru Y-type Flange standard americanu integratu di a fabbrica Shenchi travaglia nantu à u principiu di l'intercettazione di u filtru. U mediu entra in l'abitazione da l'estremità di l'ingressu è scorri à traversu a pantalla di filtru in a struttura in forma di Y. L'impurità solide sò bluccate in u screnu di u filtru, mentre chì u mediu pulitu passa è esce da a fine di l'outlet. L'area tutale di u filtru di u filtru hè 3-4 volte l'area di a sezione trasversale di a pipa, risultatu in bassa resistenza è flussu veloce. Per u drenaje, svitate u tappu di fondu o sguassate u coperchio di a flange, caccià u filtru di u filtru, pulizziallu, è poi reinstallà. U corpu principale hè fattu di materiali WCB, SUS304 (CF8), o SUS316L (CF3M), aduprendu un prucessu di casting integratu, risultatu in un alloghju senza saldatura è resistenza à a pressione affidabile. I prudutti Shenchi sò adattati per a filtrazione di impurità in i pipeline utilizati in l'industria di u petroliu, chimicu è di trattamentu d'acqua.

Parametri di u produttu

Nome di u produttu: Filtru standard americanu di tipu Y	Specificazioni: (1/8"-4") DN6-DN100Specificazioni: (1/8"-4") DN6-DN100
Pressione nominale: PN16	Materiale di u corpu: WCB, SUS304 (CF8), SUS316L (CF3M)
Norme: ANSI, BS, DIN, ISO, JIS	Temperature Applicable: -20 ℃ ~ + 150 ℃ (normale), finu à + 350 ℃ (tipu di alta temperatura), finu à -196 ℃ (tipu di bassa temperatura)
Materiale Metallu Internu: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperature Medium: temperatura alta, temperatura bassa, temperatura media, temperatura normale
Metudu di operazione: Manuale	Guarnizioni: EPDM, PPL
Metudu di cunnessione: cunnessione di flange	Applicazioni: acqua, aria, gas, oliu, liquidi, etc.
Origine: Cina	Campione: Campioni dispunibili

Punti chjave per a stallazione

Cunferma di direzzione, allinamentu di flange è strettu, è sustegnu è prutezzione di pipeline.

Quandu installà i filtri Shenchi American Standard Flange Y-type, fate attenzione à trè punti chjave: Prima, cunfirmà a direzzione di u flussu. A freccia nantu à u corpu di a valvula deve esse allinata cù a direzzione di u flussu mediu, è a schermu di u filtru deve esse stallata versu u fondu per facilità a stallazione di impurità. Siconda, assicuratevi l'allineamentu è u serramentu di a brida. E facce di flange duveranu esse parallele è cuncentriche, a guarnizione centrata, è i bulloni stretti in diagonale in tappe per evità a deformazione di a cunchiglia. Terzu, furnisce un supportu di pipeline è prutezzione di pre-filtru. U filtru ùn deve micca suppurtà u pesu di u pipeline; u pipeline deve esse purgatu prima di a stallazione per caccià particeddi grossi. Shenchi furnisce struzzioni d'installazione dettagliate, supporta a persunalizazione ODM / OEM, è a dimensione di a rete di filtru pò esse aghjustata cum'è necessariu per assicurà un funziunamentu stabile à longu andà di u filtru.

Sustanze filtrate efficacemente

I filtri Shenchi ASME standard flange Y-type filtranu principalmente a materia solida sospesa in i media di pipeline. Questu include: scorie di saldatura, limatura di ferru è residui di ruggine da a saldatura di pipeline; sabbia, terra, fibre di canapa, è residui di sigillante lasciati da a custruzzione; particulate, cristalli è sedimenti purtati da i media stessi; scala di ruggine è frammenti di scala da u muru internu invechjatu è sbucciatu di u pipeline; e trucioli di metalli è altre impurità in l'oliu lubrificante. A precisione di filtrazione hè selezziunata da 50-300 mesh, secondu a pulizia necessaria di i media. Fatti in Cina, i filtri standard di flange Y-type ASME sò fatti di materiali WCB, SUS304 è SUS316L, chì offrenu resistenza à a corrosione è adattabilità à diversi media.

Sustanze ùn sò micca adattati per a filtrazione

I filtri Shenchi ASME B flange Y-type ùn sò micca adattati per filtrà i seguenti sustanzi: chimichi dissoluti in u mediu (cum'è sali in salamoia, acidi è alkali in suluzione); emulsioni oliu-acqua; pasti viscosi o colloidi; impurità fibrue morbidi (chì ponu penetrà o avvolgi intornu à u filtru); è contaminanti gaseous in i media gaseous. Per questi media, altri tipi di filtri deve esse sceltu. Quandu si vende filtri ASME B flange Y-type, Shenchi cunfirmà e caratteristiche media cù u cliente per evità a selezzione incorrecta. I filtri ASME B flange Y-type cù listini di prezzi includenu guida di selezzione dettagliata.
