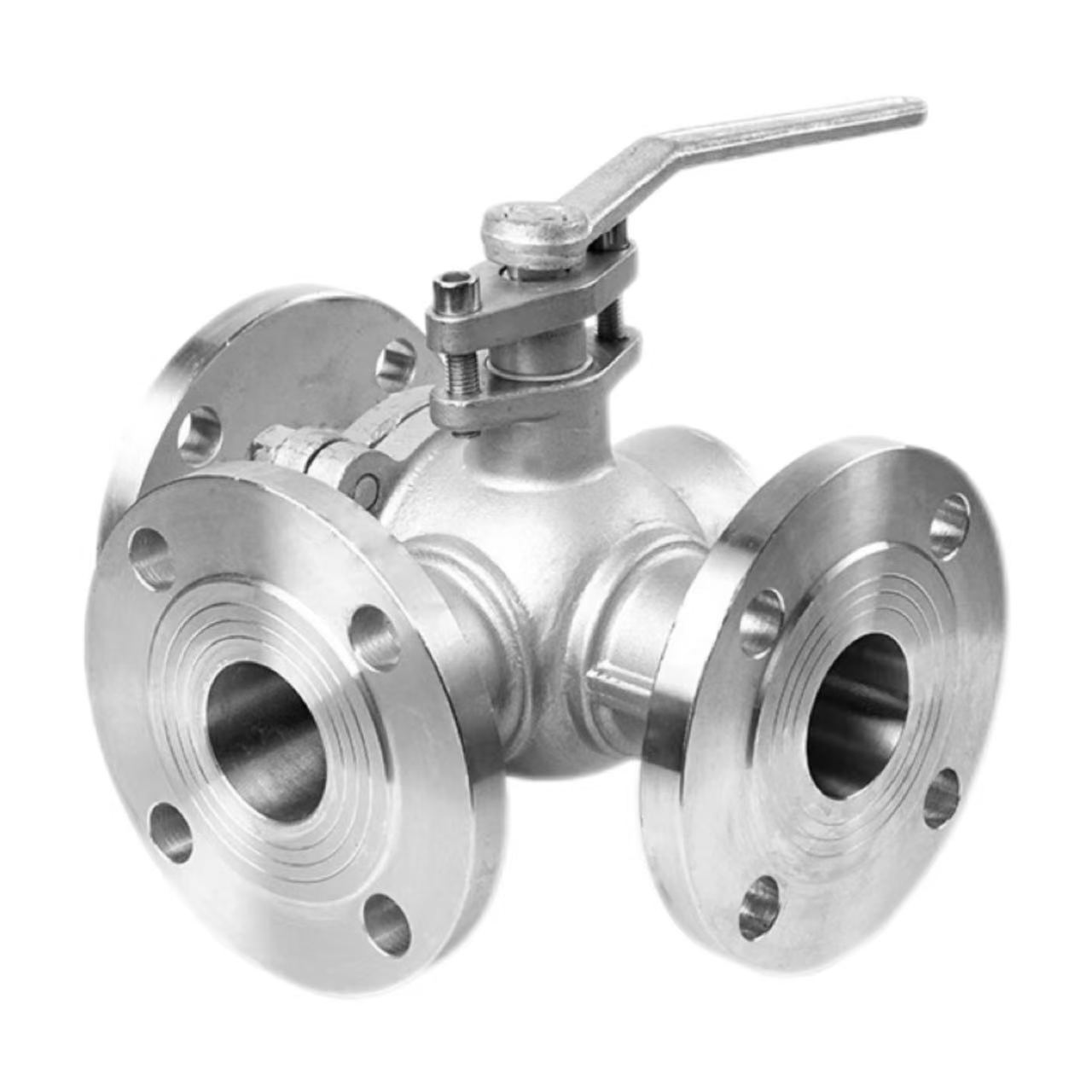

Valvula à sfera à trè vie

Principiu di travagliu

U principiu di funziunamentu di a valvola di sfera di flange à trè vie resistenti à a corrosione di a fabbrica Shenchi hè basatu annantu à i canali L-shaped o T-shaped tagliati in u ballu. A bola hè posta in u centru di u corpu di a valvula è rotata da un manicu. Quandu a bola gira, i canali allineanu o offset da e diverse porti di valvula, rializendu u cambiamentu, fusione o splitting di a direzzione di u flussu mediu.

palla a forma di L:

 A rotazione di 90 ° permette à u mediu di passà da l'ingressu à qualsiasi uscita, adattatu per invertisce scenarii cù una entrata è duie uscite o duie entrata è una uscita, cum'è l'alimentazione alternativa di liquidu à dui reattori.

palla in forma di T:

A rotazione di 180 ° permette à tutti i trè porti per esse cunnessi simultaneamente o qualsiasi dui porti per esse interconnessi, adattatu per mischjà dui media è poi outputting (fusione), o splitting one media in two outputs (splitting), cum'è in sistemi di mistura d'acqua calda è fredda di l'aria condizionata.

Parametri di u produttu:

Nome di u produttu: Valvula à sfera flandata à trè vie	Specificazioni: (1/8"-4") DN6-DN100
Pressione nominale: PN16	Materiale di u corpu: WCB, SUS304 (CF8), SUS316L (CF3M)
Norme: ANSI, BS, DIN, ISO, JIS	Temperature Applicable: -20 ℃ ~ + 150 ℃ (standard), finu à + 350 ℃ (alta temperatura), finu à -196 ℃ (bassa temperatura)
Materiale Metallu Internu: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperature Medium: temperatura alta, temperatura bassa, temperatura media, temperatura normale
Metudu di operazione: Manuale	Guarnizioni: EPDM, PPL
Metudu di cunnessione: cunnessione di flange	Applicazioni: acqua, aria, gas, oliu, liquidi, etc.
Origine: Cina	Campione: Campioni dispunibili

Vantaghji di a cunnessione Flange:

I valvole a sfera a flangia a 3 vie Shenchi utilizzano raccordi a flangia. In cunfrontu cù e cunnessione filettate, i cunnessione di flange offrenu una resistenza di pressione più altu; a qualificazione PN16 pò sustene stabilmente a pressione di 1.6MPa. U disassemblamentu hè cunvene, facilitendu l'ispezione regulare di a pipeline è u mantenimentu. Sigillatura affidabile hè assicurata; a guarnizione di flange è i bulloni travaglianu inseme per eliminà u risicu di perdite. Adatta per pipeline di grande diametru; per i diametri sopra DN50, induve e cunnessione filettate sò difficili, i flange sò a scelta standard. Shenchi, un fabricatore cinese di valvole a sfera flangiata à 3 vie, offre flange conformi à i standard ANSI, BS, DIN è JIS, chì risponde à i bisogni di i clienti globali.

Installazione Puntu Chjave 1: Alignamentu Flange

Alignamentu di Flange Quandu si stallanu a valvola di sfera à flange à trè vie Shenchi, e facce di flange deve esse allinate. I dui flange duveranu esse paralleli è cuncentrichi, cù a deviazione chì ùn supera a gamma permissibile di a gasket flange. Forzà l'allineamentu di i bulloni pruvucarà a deformazione di u corpu di a valvula, affettendu a rotazione di a sfera è u rendiment di sigillatura. Dopu l'allineamentu, a guarnizione deve esse piazzata in u centru è ùn deve micca esse offset. Una valvola di sfera di flange à trè vie à prezzu bassu ùn hè micca uguale à bassa qualità; I prudutti Shenchi offrenu una alta precisione è una stallazione più faciule. I valvole a sfera tri-vie resistenti à a corrosione anu una finitura di superficia di flange chì risponde à i standard, assicurendu una sigillatura più affidabile.

Puntu di stallazione Dui: Serramentu di Bulloni

I bulloni di flange deve esse stretti in diagonale in tappe. Applicà u torque gradualmente in 2-3 tappe, dopu una sequenza diagonale di 180 °. Ùn stringhje micca un latu in una volta, altrimenti a pressione irregolare nantu à a guarnizione creà canali di fuga. U torque Bolt deve risponde à i valori standard; un serraggio eccessivo danneggerà la flangia o i bulloni, mentre un serraggio insufficiente risulterà in una tenuta insufficiente. A fabbrica di valvule à sfera à flange à 3 vie Shenchi furnisce una tabella di torque cunsigliata per l'installatori à riferite. Questi punti di stallazione sò cruciali per assicurà un funziunamentu di valvula senza perdite à longu andà; per piacè seguite strettamente e specificazioni.

Puntu di stallazione 3: Supportu di Pipeline è Pulizia

Prima di a stallazione, l'internu di a pipeline deve esse pulita per sguassà scorie di saldatura, limatura di ferru, sabbia è altre impurità. L'uggetti stranieri chì entranu in a cavità di a valvula ponu scratch the ball or seals, purtendu à fughe. U pipeline deve esse supportatu indipindente; a valvula ùn deve micca suppurtà u pesu di u pipeline. I valvuli di sfera di flange in tee di grande diametru sò pesanti; subsidence pipeline pò tirà u flange off-centre, dannu u sigillu. I valvole di sfera in tee resistenti à a corrosione sò fatti di materiali WCB, SUS304, o SUS316L, cù un core di valvola di rame o in acciaio inox. Dopu à compie i punti di stallazione, u manicu deve rotà liberamente senza jamming; a valvula hè allora pronta per l'usu.
