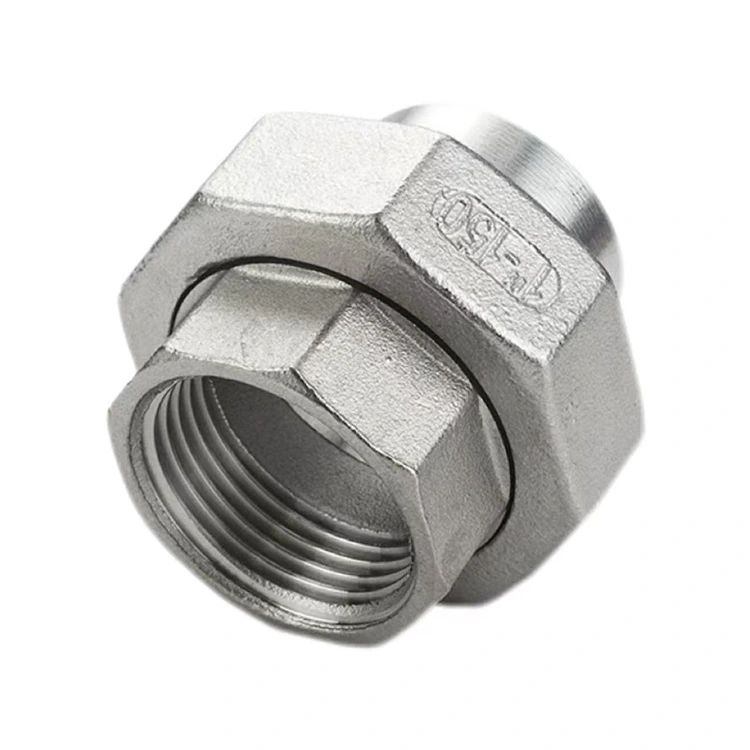

Filu Femminile x Unione Butt-Weld

Cum'è un prufessore prufessiunale di raccordi per tubi in Cina, Shenchi presenta a Female Thread x Butt-Weld Union - un connettore di pipeline compositu chì integra senza saldatura una estremità filettata femminile cù una estremità saldata in una sola unità.

Cum'è un raccordu d'altu rendiment, a funzione core di l'unione Female Thread x Butt-Weld hè di facilità l'interfaccia senza saldatura trà i sistemi di cunnessione filettati è i sistemi di pipeline saldati. L'estremità filettata femina hè fatta cù precisione cù tecnulugia CNC avanzata, assicurendu profili di filettatura precisa è sigillatura affidabile; permette di cunnessione diretta à i dispusitivi esterni-threaded cume valves, faucets, è instrumentation.

L'estremità di saldatura di testa presenta un bisellu pre-macinatu (smusso) cuncepitu per esse fusionatu direttamente à a pipeline per saldatura TIG (argon arc), creendu un sigillo permanente, a prova di perdite. Custruitu da l'acciaio inossidabile di alta qualità o ottone, sta unione hè valutata per una pressione di travagliu di più di 1,6 MPa è opera in una gamma di temperatura di -20 ° C à 120 ° C. Hè largamente utilizatu in novi prughjetti di custruzzione per cunnetta i tubi principali saldati cù fili filettati, è ancu in prughjetti di rinnuvamentu per interfaccia i sistemi saldati cù l'equipaggiu filettatu. Cù e so capacità di altu rendiment, offre una soluzione simplice ma affidabile per sfide cumplesse di cunnessione di pipeline.

Specificazioni di u produttu

Strutture Core è Design Highlights

1. Struttura Integrata Composite

L'Unione Shenchi Female Thread x Butt-Weld presenta un innovativu disignu di struttura composta integrata, chì combina precisamente l'estremità filettata femminile è l'estremità di saldatura di testa in un corpu unicu. Questu elimina a cumplessità assuciata à l'usu di raccordi di adattatori multipli è riduce significativamente i punti di fuga potenziali. U pruduttu hè furmatu per via di un prucessu di forgiatura in una sola tappa, risultatu in una struttura di materiale densu è alta forza meccanica.

2. Filettatura interna di precisione

L'estremità filettata femminile hè machinata cù l'equipaggiu CNC d'alta precisione; u prufilu di filu hè standardizatu, è l'ingaghjamentu hè strettu, cumplettamente cumplettamente i standard internaziunali per Female Thread x Butt-Weld Unions. E specificazioni di filettatura copre i standard BSPP, BSPT, NPT è metrici, assicurendu una cumpatibilità perfetta cù una larga varietà di raccordi è equipaggiamenti per tubi filettati maschili, sia domestici sia internaziunali.

3. Optimized Butt-Weld End Design

L'estremità di saldatura di testa presenta un bisellu standard pre-macinatu (chamfer), eliminendu a necessità di preparazione secundaria in situ durante a stallazione. Quandu hè cunnessu à a tubazione per saldatura TIG, a unione di saldatura ottene una forza equivalente à quella di u materiale di basa, creendu un sistema di pipeline permanente è integrale. U spessore di a parete di u tubu hè stata ottimizzata per assicurà l'integrità di a saldatura è a facilità di manipolazione.

4. Strutture Union Intermediate

U pruduttu incorpora una struttura di unione intermedia staccabile, cun una cunnessione filettata di precisione è una guarnizione di sigillatura di alta qualità. Stu disignu assicura flessibilità durante l'installazione mentre facilita u mantenimentu futuru. Per l'ispezione o a riparazione, u pipeline pò esse sconnessu solu per allughjà l'unione intermediaria, evitendu cusì a necessità di taglià o ri-salda i giunti di tubi. II. Cunfigurazione di cumpunenti chjave

U Shenchi Female Thread x Butt-Weld Union hè custituitu da i seguenti cumpunenti chjave:

Corpu: Custruitu da acciaio inox 304 d'alta qualità o ottone, forgiatu di precisione in una sola pezza.

Union Nut: Fattu da materiale d'alta resistenza cù un trattamentu superficiale anticorrosione; cuncepitu per prevene a striscia di filu ancu dopu à l'assemblea è u disassemblamentu ripetuti.

Guarnizione di Sigillatura: Cumposta di gomma speciale resistente à alte temperature è invechje; incrustatu in una scanalatura incassata per assicurà a sigillatura automatica.

Femmina Filettata Fine: Macchina di precisione cù a tecnulugia CNC, cù diversi standard di filu dispunibili per a selezzione.

Linee guida d'installazione

1. Welded End Installation

Pulite l'estremità saldata è u bisellu di u tubu. Mantene una deviazione di concentricità di menu di 0,5 mm. Eseguite a saldatura di passaghju di a radica cù TIG (GTAW) per assicurà a penetrazione completa à a radica di saldatura; dopu avè finitu u passaghju di u capu, inspeccionà a saldatura per qualsiasi porosità o inclusioni di scorie.

2. Female Threaded End Installazione

Assicuratevi chì a superficia di u raccordu di pipa maschile hè pulita. Vite manualmente u raccordamentu maschile in l'estremità filettata femminile di l'unione. Aduprate una chjave per strincà à u torque standard specificatu; a guarnizione di sigillatura interna si cumpresserà automaticamente per furmà un sigillo a prova di perdite.

3. Precauzioni

Durante l'installazione, impediscenu chì u calore generatu da a saldatura si trasferisca à l'area di a guarnizione di sigillatura. Aspettate chì u giuntu saldatu si raffreddi completamente prima di fà ogni operazione di assemblaggio o disassemblamentu di u dado di unione.

Linee di mantenimentu

Ispezione regulare: Ogni sei mesi, verificate l'unione di l'unione per eventuali segni di fuga o filamenti sciolti.

Sostituzione di a guarnizione: Se a guarnizione di sigillatura mostra segni di invechjamentu o usura, basta allentà u dado di unione per rimpiazzà facilmente.

Mantenimentu di u filu: Dopu un funziunamentu prolongatu, applicà una piccula quantità di lubricante antirugginu à i fili.

Ispezione di l'estremità saldata: Verificate a corda di saldatura per qualsiasi corrosione o crepa; Se i prublemi sò rilevati, eseguite prontamente a saldatura di rimediu.

Manutenzione di u Sistema: Quandu l'equipaggiu necessita di smontà per a manutenzione, basta allentà u dado di unioni cintrali - ùn ci hè bisognu di tagliate a tubazione.

Perchè sceglie Shenchi?

1. Strict Quality Control

Un cuntrollu di qualità cumpletu hè implementatu in tuttu u prucessu, da l'approvvigionamentu di a materia prima à l'ispezione finale. Ogni pruduttu finitu hè sottumessu à una verificazione dimensionale 100% è a prova di fuga prima di lascià a fabbrica.

2. Servizi di persunalizazione OEM / ODM

Offriamu servizii persunalizati per filettatura, imballaggio è marcatura di prudutti. Fornemu capacità di risposta rapida per specificazioni non standard è esigenze di materiale speciale.

3. Pricing Factory Highly Competitive

Cum'è un fornitore direttu da a fabbrica, offremu prezzi scontati è incentivi basati nantu à u voluminu.

4. Long-Term, Win-Win Partenariati

Cerchemu attivamente di stabilisce relazioni di cooperazione à longu andà cù grossisti, imprese di ingegneria è cuntratturi di tubazioni. V. Raccomandazioni Product Related

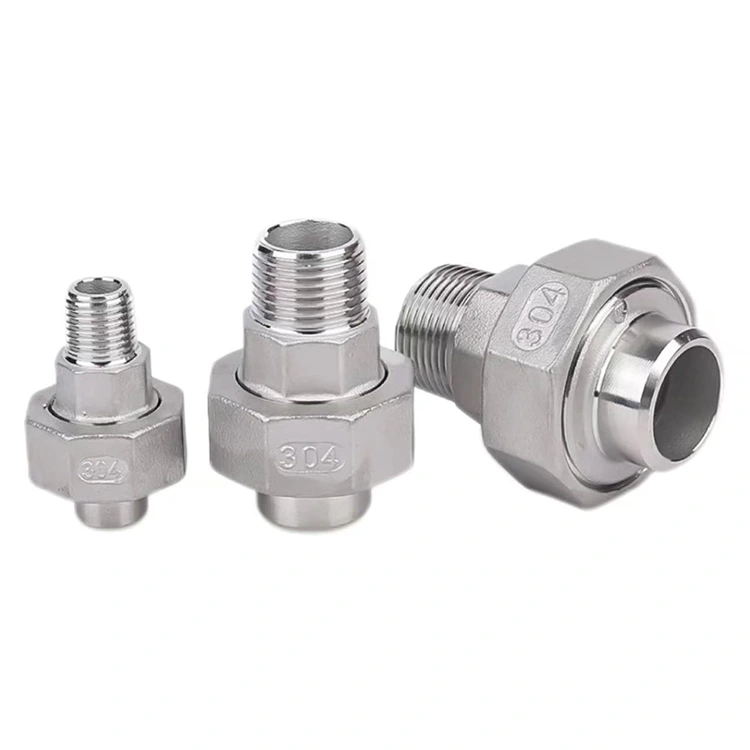

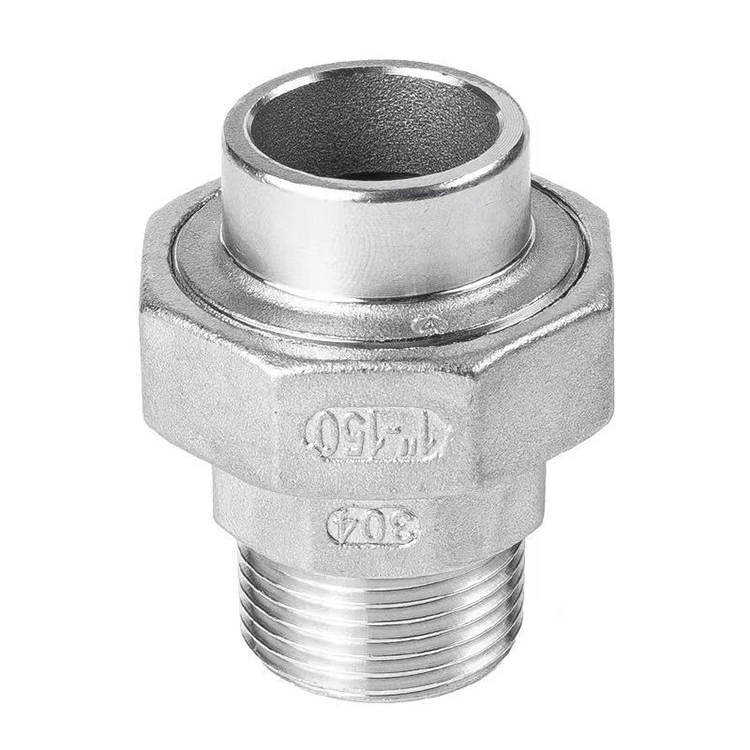

A nostra sucietà fabrica ancu un pruduttu cumplementariu in a listessa serie: una unione cù un filu esternu à una estremità è una cunnessione di saldatura di testa à l'altru. Una estremità utilizza un filu esternu per cunnette cù raccordi filettati internamente, mentre chì l'altru presenta una cunfigurazione di saldatura di testa. Questi dui prudutti si cumplementanu perfettamente, rispondenu in modu cumpletu à i requisiti di cunnessione in i sistemi di tubazioni filettati è saldati. Invitemu calorosamente i clienti novi è esistenti à dumandà è fà ordini.

Cunclusioni

A scelta di u Zhejiang Shenchi Female Thread x Butt-Weld Union - orgogliu Made in China - significa sceglie un design innovativu, un rendimentu affidabile è un mantenimentu convenientu. Aspittemu di cullaburazione cù grossisti in u mondu per custruisce un futuru più brillanti inseme.
