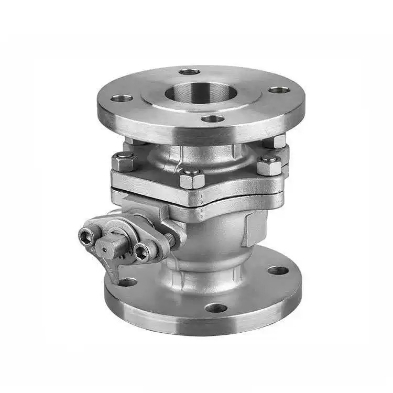

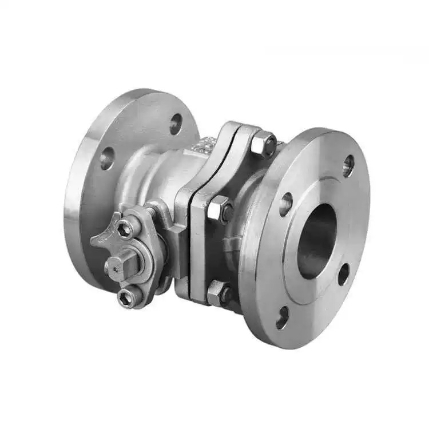

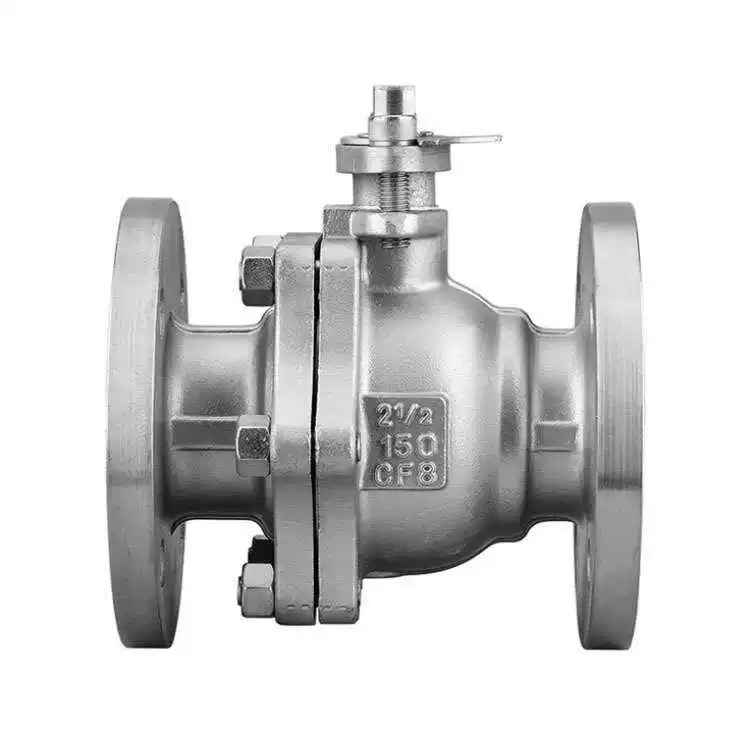

Valve à sfera à flange standard americana

Principiu di travagliu

U flussu di media hè cuntrullatu da a rotazione di a bola 90 °.

In u centru di u ballu si trova un foru attraversu u listessu diametru chì a pipa. Quandu u manicu o l'attuatore gira a bola 90 ° finu à chì u foru passanu si allinea cù l'assi di a pipa, i media scorri liberamente senza obstruczione, a valvula hè completamente aperta, è a resistenza di flussu hè quasi zero. Quandu a bola gira un altru 90 ° finu à chì u foru passanu hè perpendiculare à a pipa, a superficia sferica solida blucca completamente u passaghju, a valvula si chjude è si ottene un chjusu affidabile.

A Valvula di Sfera Flangiata Standard Americana adopta un disignu di sigillatura bidirezionale, chì permette à i media entre da ogni direzzione senza restrizioni di direzzione di flussu. I sigilli morbidi (PTFE/PPL) ottengono una fuga zero, mentre i sigilli duri sò adattati per alta temperatura è alta pressione. U gambu di a valvula presenta una struttura anti-blowout per assicurà a sicurezza è l'affidabilità sottu alta pressione. I valvole a sfera standard di Shenchi ASME sò fabbricati strettamente in cunfurmità cù i standard API 608, chì offre un funziunamentu rapidu è una sigillatura strettu, facendu valvole di chiusura ideali per i pipeline standard ASME in l'industria petrolifera, chimica è di gas naturale.

Parametri di u produttu

Nome di u produttu: Valve à sfera flangiata standard americana	Specificazioni: (1/8"-4") DN6-DN100
Pressione nominale: PN16	Materiale di u corpu: WCB, SUS304 (CF8), SUS316L (CF3M) Materiale di u corpu: WCB, SUS304 (CF8), SUS316L (CF3M)
Norme: ANSI, BS, DIN, ISO, JIS	Température Applicable: -20 ℃ ~ + 150 ℃ (normale), finu à + 350 ℃ (alta temperatura), finu à -196 ℃ (bassa temperatura)
Materiale Metallu Internu: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperature Medium: temperatura alta, temperatura bassa, temperatura media, temperatura normale
Metudu di funziunamentu: Manu	Guarnizioni: EPDM, PPL
Metudu di cunnessione: cunnessione di flange	Applicazioni: acqua, aria, gas, oliu, liquidi, etc.
Origine: ChinaOrigine: ChinaOrigine: ChinaOrigine: China	Campione: Campioni dispunibili

Strutture Core è Design Highlights

E valvole a sfera flangiate standard americane di alta qualità di Shenchi presentanu una struttura di core chì comprende u corpu di a valvola, a sfera, a stelo è i sigilli di sede. A bola pò esse un disignu di bola flottante (DN50 è sottu) o un disignu di bola fissa (DN50 è sopra). U foru di a sfera currisponde à u diametru internu di a pipa, chì risulta in una resistenza di flussu quasi zero quandu hè completamente aperta. Una struttura anti-blowout di u troncu impedisce à u troncu di volà fora sottu à alta pressione. Un dispositivu antistaticu assicura a conduttività trà a bola è u troncu, impediscendu l'accumulazione di l'electricità statica. Per i valvole di sfera di flange ASME cù quotazioni dispunibili, Shenchi furnisce tabelle dettagliate di parametri tecnichi per facilità a selezzione precisa di mudelli è u calculu di bilanciu per i clienti.
